Introduction to webRTC

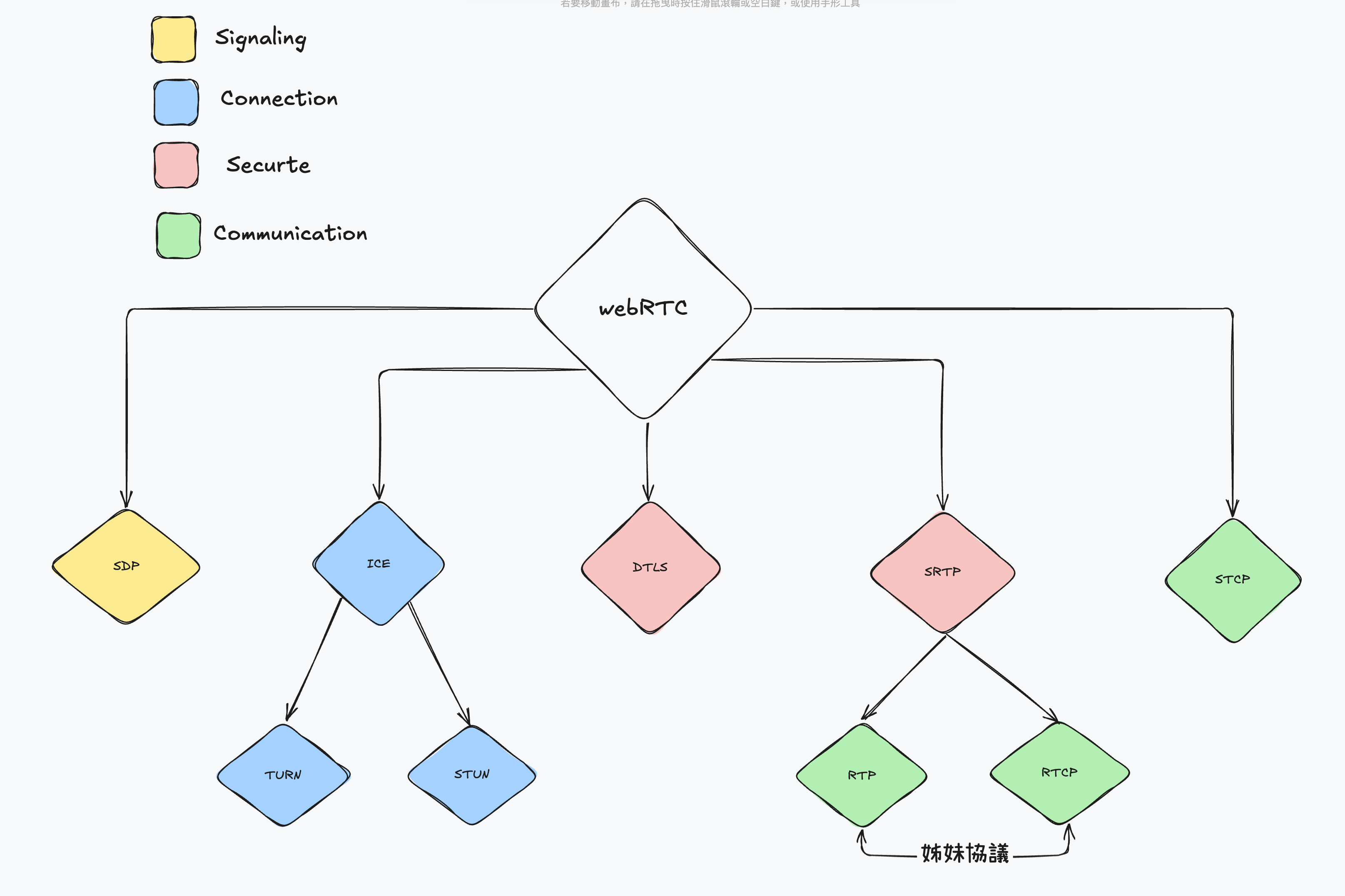

• webRTC 是一系列協議的集合,而整個主題可以分為以下四個步驟

1. 信號 Signaling
2. 連接 Connecting
3. 安全加密 Securing
4. 通訊 Communicating

簡易步驟流程

信號: peer如何在webRTC中找到彼此

• 當webRTC Agent啟動時,他不知道誰通訊以及其通訊的內容,信號解決了這個問題,信號用於引導呼,以便兩個webRTC Agent開始通訊
• 信號使用SDP(會話描述協議),每個SDP消息街有一組Key-Value對,並包含Media sections列表,兩個webRTC Agent交換的SDP包含

1. Agent可供外部訪問(候選)的IP地址和port
2. Agent希望發送多少音頻和video streams
3. Agent支持哪些影音編Communicating碼
4. 連接時需要用到的值(uFrag/uPwd)
5. 加密傳輸時需要用到的值(ICE keys)

連接: peer如何建立連接

• 現在兩個webRTC Agent已經知道彼此的訊息,因此嘗試互相連接,這個過程使用ICE技術
• ICE(交互式連接建立)允許兩個Agent之間的連接,這些Agent可以在同一個/不同網路上,ICE無需中央伺服器即可建立直接連接的解決方案
• ICE成功連接後,webRTC 就會繼續建立和加密數據

安全加密: peer如何加密連接

• 現在藉由ICE成功建立了雙向通訊,webRTC 接下來會使用基於UDP的TLS協議,也被稱為DLTS(數據報傳輸層安全信)以及需要SRTP(安全實時傳輸協議)

1. webRTC通過ICE建立的連接進行DLTS握手來進行連接,webRTC只判斷通過DTLS交換的證書是否通過信號共享簽名,不會需要相TLS一樣需要CA證書
2. webRTC使用RTP協議進行影音傳輸,使用SRTP加密RTP數據包,SRTP使用DLTS會話來提取密鑰

• 現在還需要處理的是數據包丟失和帶寬限制的問題

通訊: peer如何傳輸數據

• 現在我們具備安全且雙向的通訊功能的webRTC Agent,接下來需要使用RTP(實時傳輸協議)和SCTP(流控制傳輸協議)來傳輸數據
• 我們使用RTP來交換使用SRTP加密過後的數據,並且使用SCTP發送和接收那些使用DTLS加密過的Data Channel數據

webRTC真實面貌

• webRTC看似複雜,但當我們從不同角度看webRTC Agent時,會發現它不過是許多協議的協調器而已

信號Signaling

• 當一個webRTC Agent被創建時,他對其他peer一無所知,因此交換訊號會是初始的引導程式,peer間交換彼此的訊息才可以相互通訊
• 訊號消息只是文本,webRTC Agent並不關心傳遞的方式,通常使用webSocet傳輸,但不是一定

什麼是會話描述協議(SDP)

• 在webRTC中,兩個webRTC Agent會將建立所需的所有狀態透過SDP來分享
• SDP本身是一個key-value協議,每一row是一個值
• SDP的開頭將一單個符號表示(key),等號後面的都是value
• SDP中的key具有一定的意義,只能使用規定的字母

a=my-sdp-value
a=second-value

• 在這一個範例中,每行的key都是a且value分別為my-sdp-value和second-value

SDP中規範的key值

• WebRTC並未使用SDP所定義的所有key,只有用在JavaScript Session Establishment Protocol(RFC8829)被使用的key

Media Description

• 一個Session中可以包含無限數量的media description
• 一個media description定義中,包含一個格式列表,這廂格式mapping到RTP有效附載類型上,實際的編解碼器由sdp中的rtpmap定義

開始分析

• 以下用一個sdp的部分內容當作範例

v=0
m=audio 4000 RTP/AVP 111
a=rtpmap:111 OPUS/48000/2
m=video 4000 RTP/AVP 96
a=rtpmap:96 VP8/90000

1. v=0代表的是version,應該為0(由上述表格定義)
2. 由m可以得知此sdp表中具有兩個media description分別是audio和video
3. audio 格式為111並將有效附載類型mapping到OPUS編解碼器
4. video 格式為96並將有效附載類型mapping到VP8編解碼器上

• 完整範例

v=0
o=- 0 0 IN IP4 127.0.0.1
s=-
c=IN IP4 127.0.0.1
t=0 0
m=audio 4000 RTP/AVP 111
a=rtpmap:111 OPUS/48000/2
m=video 4002 RTP/AVP 96
a=rtpmap:96 VP8/90000

• v,o,s,c,t 雖然被定義,但不會對webRTC session產生影響
• 這邊存在兩個media description分別為audio和video
• 每個media description都有一個屬性,這個數性配置了RTP管道的詳細訊息

SDP和WebRTC如何協力工作

• webRTC使用offer和answer模型,一個webRTC Agent發出Offer開始呼叫,如果另一個webRTC Agent接收Offer的內容就會回應Answer
• 這讓兩個webRTC Peer互相理解對發希望交換何種格式的方式

用於發送和接收的Transceivers

• Transceivers的作用是將SDP中的media description暴露給javascript api,每個media description都將成為一個transceivers,每此創建trannsceivers時,都會將media description添加到本地sdp中

• webRTC中的每個media description都包含一個direction屬性,webRTC可以聲明: 我將向你發送此邊解碼器,但我不接受任何返回值.

• direction屬性有四個有效值

webRTC用到的SDP值

一個範例

v=0
o=- 3546004397921447048 1596742744 IN IP4 0.0.0.0
s=-
t=0 0
a=fingerprint:sha-256 0F:74:31:25:CB:A2:13:EC:28:6F:6D:2C:61:FF:5D:C2:BC:B9:DB:3D:98:14:8D:1A:BB:EA:33:0C:A4:60:A8:8E
a=group:BUNDLE 0 1
m=audio 9 UDP/TLS/RTP/SAVPF 111
c=IN IP4 0.0.0.0
a=setup:active
a=mid:0
a=ice-ufrag:CsxzEWmoKpJyscFj
a=ice-pwd:mktpbhgREmjEwUFSIJyPINPUhgDqJlSd
a=rtcp-mux
a=rtcp-rsize
a=rtpmap:111 opus/48000/2
a=fmtp:111 minptime=10;useinbandfec=1
a=ssrc:350842737 cname:yvKPspsHcYcwGFTw
a=ssrc:350842737 msid:yvKPspsHcYcwGFTw DfQnKjQQuwceLFdV
a=ssrc:350842737 mslabel:yvKPspsHcYcwGFTw
a=ssrc:350842737 label:DfQnKjQQuwceLFdV
a=msid:yvKPspsHcYcwGFTw DfQnKjQQuwceLFdV
a=sendrecv
a=candidate:foundation 1 udp 2130706431 192.168.1.1 53165 typ host generation 0
a=candidate:foundation 2 udp 2130706431 192.168.1.1 53165 typ host generation 0
a=candidate:foundation 1 udp 1694498815 1.2.3.4 57336 typ srflx raddr 0.0.0.0 rport 57336 generation 0
a=candidate:foundation 2 udp 1694498815 1.2.3.4 57336 typ srflx raddr 0.0.0.0 rport 57336 generation 0
a=end-of-candidates
m=video 9 UDP/TLS/RTP/SAVPF 96
c=IN IP4 0.0.0.0
a=setup:active
a=mid:1
a=ice-ufrag:CsxzEWmoKpJyscFj
a=ice-pwd:mktpbhgREmjEwUFSIJyPINPUhgDqJlSd
a=rtcp-mux
a=rtcp-rsize
a=rtpmap:96 VP8/90000
a=ssrc:2180035812 cname:XHbOTNRFnLtesHwJ
a=ssrc:2180035812 msid:XHbOTNRFnLtesHwJ JgtwEhBWNEiOnhuW
a=ssrc:2180035812 mslabel:XHbOTNRFnLtesHwJ
a=ssrc:2180035812 label:JgtwEhBWNEiOnhuW
a=msid:XHbOTNRFnLtesHwJ JgtwEhBWNEiOnhuW
a=sendrecv

• 我們可以將這SDP拆成以下

sdp配置

v=0
o=- 3546004397921447048 1596742744 IN IP4 0.0.0.0
s=-
t=0 0
a=fingerprint:sha-256 0F:74:31:25:CB:A2:13:EC:28:6F:6D:2C:61:FF:5D:C2:BC:B9:DB:3D:98:14:8D:1A:BB:EA:33:0C:A4:60:A8:8E
a=group:BUNDLE 0 1

第一個media description

• 為audio且使用sendrecv來進行雙向溝通

m=audio 9 UDP/TLS/RTP/SAVPF 111
c=IN IP4 0.0.0.0
a=setup:active
a=mid:0
a=rtcp-mux
a=rtcp-rsize
a=rtpmap:111 opus/48000/2
a=fmtp:111 minptime=10;useinbandfec=1
a=ssrc:350842737 cname:yvKPspsHcYcwGFTw
a=ssrc:350842737 msid:yvKPspsHcYcwGFTw DfQnKjQQuwceLFdV
a=ssrc:350842737 mslabel:yvKPspsHcYcwGFTw
a=ssrc:350842737 label:DfQnKjQQuwceLFdV
a=msid:yvKPspsHcYcwGFTw DfQnKjQQuwceLFdV
a=sendrecv



第二個media description

• 為video且使用sendrecv進行雙向溝通

m=video 9 UDP/TLS/RTP/SAVPF 96
c=IN IP4 0.0.0.0
a=setup:active
a=mid:1
a=rtcp-mux
a=rtcp-rsize
a=rtpmap:96 VP8/90000
a=ssrc:2180035812 cname:XHbOTNRFnLtesHwJ
a=ssrc:2180035812 msid:XHbOTNRFnLtesHwJ JgtwEhBWNEiOnhuW
a=ssrc:2180035812 mslabel:XHbOTNRFnLtesHwJ
a=ssrc:2180035812 label:JgtwEhBWNEiOnhuW
a=msid:XHbOTNRFnLtesHwJ JgtwEhBWNEiOnhuW
a=sendrecv

ICE候選地址,為第一個media description中的內容

• 有ICE候選位址和身份驗證,因此我們可以嘗試連接

a=candidate:foundation 1 udp 2130706431 192.168.1.1 53165 typ host generation 0
a=candidate:foundation 2 udp 2130706431 192.168.1.1 53165 typ host generation 0
a=candidate:foundation 1 udp 1694498815 1.2.3.4 57336 typ srflx raddr 0.0.0.0 rport 57336 generation 0
a=candidate:foundation 2 udp 1694498815 1.2.3.4 57336 typ srflx raddr 0.0.0.0 rport 57336 generation 0
a=end-of-candidates

身份驗證

1. video

a=ice-ufrag:CsxzEWmoKpJyscFj
a=ice-pwd:mktpbhgREmjEwUFSIJyPINPUhgDqJlSd

2. audio

a=ice-ufrag:CsxzEWmoKpJyscFj
a=ice-pwd:mktpbhgREmjEwUFSIJyPINPUhgDqJlSd

證書指紋

• 因為具有證書指紋,因此可以安全呼叫

a=fingerprint:sha-256 0F:74:31:25:CB:A2:13:EC:28:6F:6D:2C:61:FF:5D:C2:BC:B9:DB:3D:98:14:8D:1A:BB:EA:33:0C:A4:60:A8:8E

連接

• webRTC 不使用一般的P2P連接,因為P2P連接中創建連接的任務會平分給等待的peer,而在webRTC中的peer無法猜測道傳輸地址,而且webRTC在會話的時候可能會變傳輸地址

• 因此webRTC盡可能的收集所有可能的訊息,並盡力實現兩個webRTC Agent之間的通訊,不過可能會遇到以下問題

  1. 兩個客戶端使用不同的網路協議(e.g. UDP <-> TCP)
  2. 兩個客戶端使用不同的IP版本(e.g. IPv4 <-> IPv6)

• webRTC的連接過程通過Interactive Connectivity Establishment(ICE rfc8445)實現,但在實現的過程中,會遇到網路特性的問題

webRTC 相較傳統client/server的優勢

1. 降低帶寬成本

• 由於媒體間的通訊直接發生在peer之間,因此不需要額外服務器來進行流轉發

2. 更低延遲

• 因為peer間直接通訊的關係,不會需要通過服務器上的所有內容

3. 安全的端到端通訊

• 因為沒有通過服務器的關係,不用考慮數據是否被伺服器解密

現實網路的限制

• 在大多數情況下,兩個webRTC Agent不會在同個網路下(你和實況主很難是同一個網路吧),因此webRTC典型的呼叫都是在沒有直接連接下的不同網路進行通訊

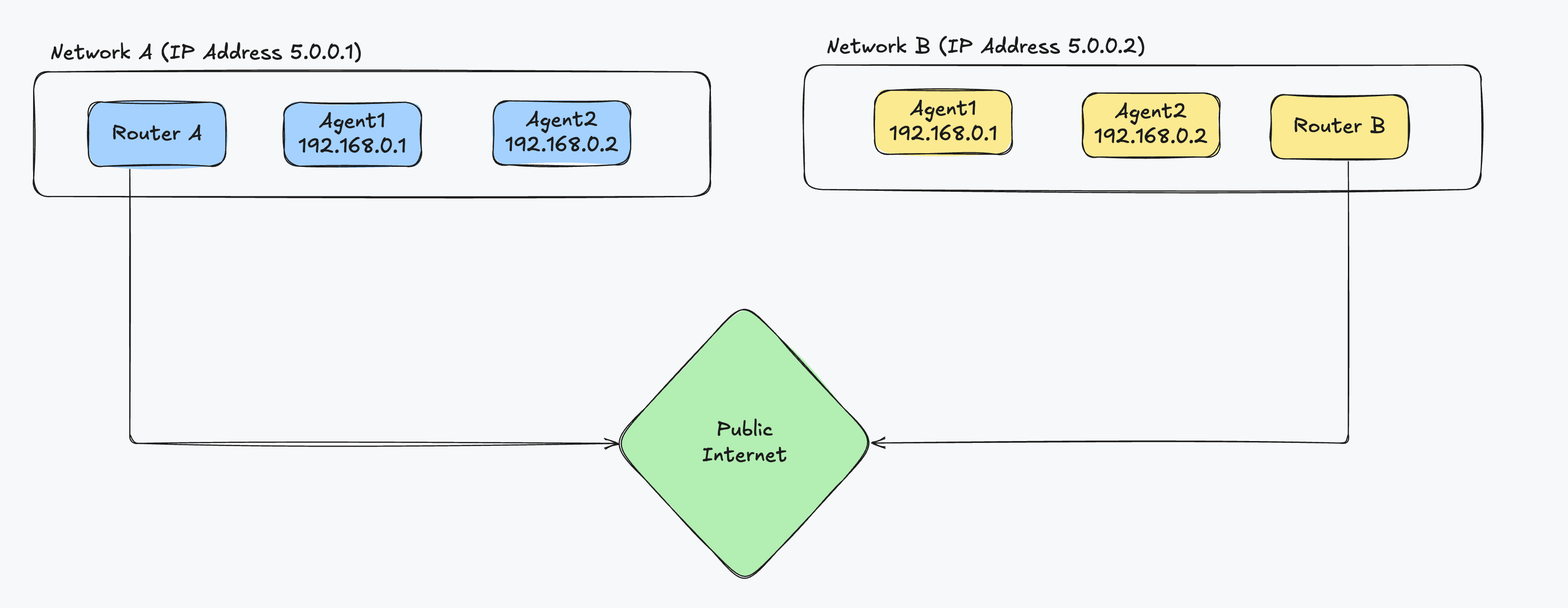

• 在這一個公共Internet連接兩個不同網路的範例,對相同網路上的主機來說連接非常簡單 192.168.0.1 -> 192.168.0.2
• 但Router B沒辦法直接訪問到Router A上的主機,Router B可以發送請求給Router A但就結束了,因為Router A不知道應該將這消息轉發給哪一台主機
• 除此之外,有些網路不允許UDP通訊,也些可以允許,這也會讓不通訊的過程變得困難
• 以及防火牆的問題,因為防火牆或防毒軟題無法辨識webRTC的數據包,由於不知道如何處理,他們就有可能會阻擋這些數據包

NAT映射

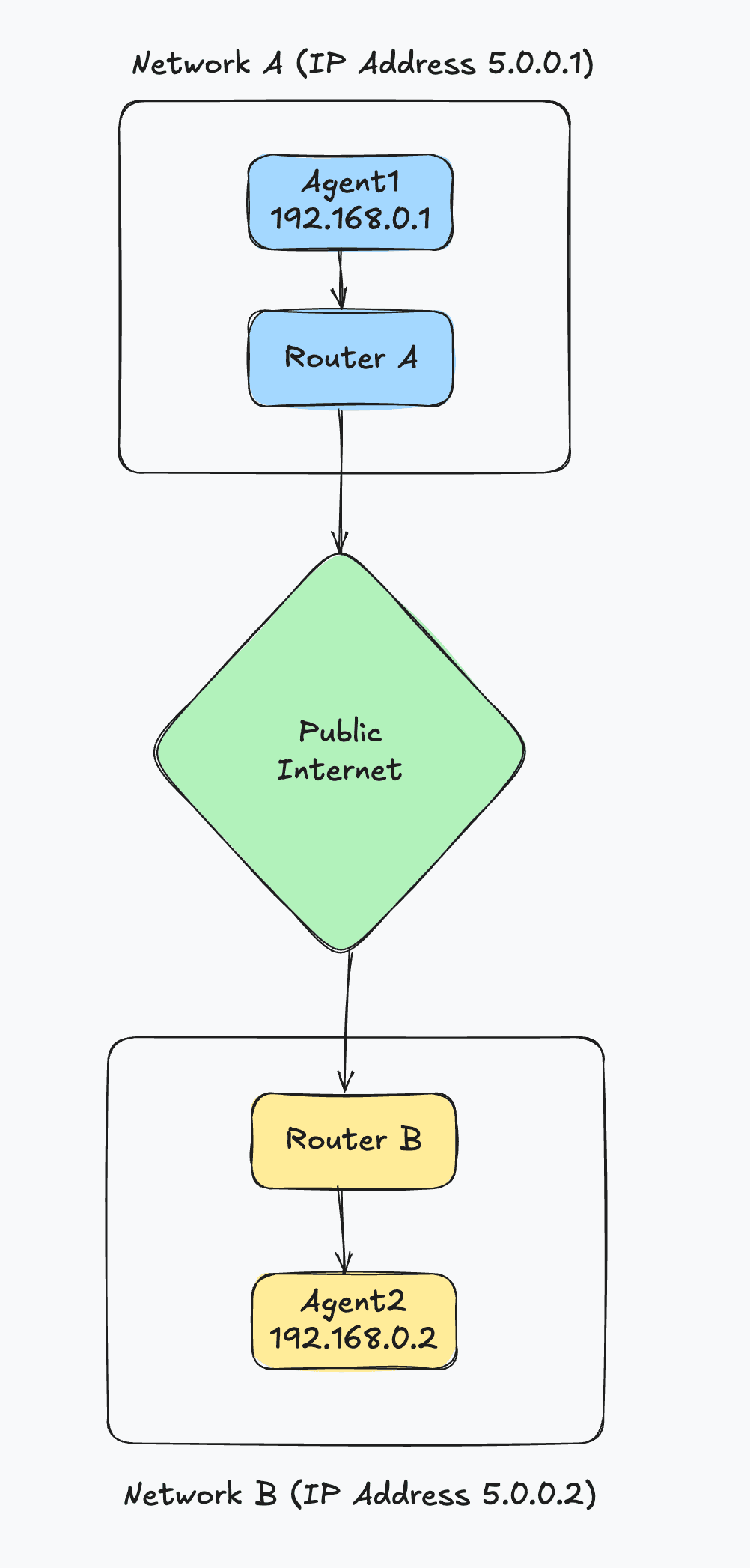

• 使用NAT映射的方式讓webRTC通訊看到了一點可能,以圖下作為範例
• 在 NAT 架構中，內部節點主動對外通訊時,NAT 會建立一筆映射記錄,只要該映射有效且 NAT 類型允許,外部主機向對應的外部映射位址發送封包,便會被 NAT 路由器自動轉發給內部的節點

Example

• Agent 1（內網 IP：192.168.0.1）主動向外發送封包,觸發 Router A（對外 IP：5.0.0.1）建立 NAT 映射關係(即一種被動記錄的綁定).此後，只要是從 Router B 發送到該映射位址(IP: 5.0.0.1:62000)的流量,Router A 就會根據映射表,自動將封包轉發給原本綁定的 Agent 1(IP: 192.168.0.1)

NAT創建映射

• 當數據包發送到外部網路的地址時,一個NAT映射就被創建(NAT映射只是由NAT分配的一個臨時public IP)

• NAT映射的創建又可以分成3類

• NAT映射的創建可以想為NAT網路中的主機發送數據時,router的處理方式

NAT映射過濾

• 映射過濾的行爲也可以分為3種
• NAT映射過濾可以想為NAT網路中的主機接收數據時,router的處理方式

NAT映射刷新

• 通常如果5min未使用此映射,則將其銷毀,但原則上取決於ISP或硬體製造商

STUN

• STUN(NAT會話傳輸實用程序)是一種配合NAT使用的協議,現在能夠創建NAT映射,但不知道映射的IP和port為何
  • STUN不僅可以創建NAT映射,還可以獲得和分享創建得這一個NAT映射的所有訊息,因為他允許使用編寫程式的方式創過NAT映射

協議結構

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|0 0|     STUN Message Type     |         Message Length        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                         Magic Cookie                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                                                               |
|                     Transaction ID (96 bits)                  |
|                                                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                             Data                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

STUN 訊息類型

• 每個STUN數據包都會有一個類型,目前我們只關心以下兩種
  1. Binding Request 0x0001
  2. Binding Response 0x0101
• 為了創建NAT 映射,發出一個Binding Reqeust後,服務氣回應一個Binding Response

訊息長度

• 訊息長度包含由訊息類型所定義的任意數據,且長度就是Data的長度

Magic Cookie

• STUN流量藉由0x2112A442這一個固定值來和其他協議區分(已網路Byte順序傳遞)

Transaction ID

• 一個96-bit的標示,用來標示Request/Response對,幫助配對請求和響應

數據

• 一個STUN屬性具有以下結構

0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         Type                  |            Length             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                         Value (variable)                ....
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

• STUN Binding Reqeust不包含任何屬性,只有包含Header
• STUN Binding Response 使用XOR-MAPPED-ADDRESS(0x0020),此屬性包含一組ip和port,這即是NAT映射的ip和port

STUN創建NAT映射

• 使用STUN創建NAT映射只需要向STUN server發送一個Reqeust並且等待Response即可,其中Response包含映射地址
  • 如果希望某人像你發送數據包,則應該要共享該映射地址
• 映射地址也被稱為Public ip或Server Reflexive Candidate

分析NAT行為

• 由上述NAT Mapping類型和NAT Filtering可以知道,如果NAT類型不同有可能導致無法順利連結,rfc5780提供了一套測試機制,我們可以具體分析 NAT 的實際行為

TURN

• 當兩個peer的NAT類型不兼容,或者雙方運行不同協議or不同IP版本時,就會需要TURN(使用Relayed穿越NAT)

  • TURN 也可以用於保護隱私的目的,通過TURN所運行的通訊真實地址在對方那邊都是被隱藏的

• TURN使用專業服務器,該服務器充當客戶端的代理,客戶端連接到TURN服務器並創建一個對應的Allocation

  • 通過創建該Allocation客戶端獲得一個臨時的IP/PORT/協議三元組,這一個新的監聽地址被稱為Relayed Transport Address
  • 其他peer就可以通過該IP/PORT/協議將數據發送給客戶端
  • 每個獲得該Relayed傳輸位址的peer必須創建一個新的Permission才允許通訊

• 當通過TURN發送出站流量時,會通過Relayed傳輸位址發送;當遠程peer獲得該出站流量時,他們會看到數據來自TURN服務器

TURN生命週期

• 對於其他peer而言,客戶端創建TURN allocation時做的所有事情,與使用TURN服務器的客戶端進行通訊和其他客戶端沒有區別
  1. 獲得IP/PORT
  2. 像其他主機一樣通訊

Allocations

• Allocations是TURN的核心,本質上allocation就是一個TURN會話,創建一個TURN allocation需要和TURN server Transport Address進行通訊
  • TURN Server Transport Address(服務器傳輸地址),通常port在3478
• 創建Allocation時,需要提供/確認以下內容
  1. 用戶名/密碼: 創建TURN allocation時需要身份驗證
  2. Allocation傳輸方式: 服務器(Relayed傳輸地址)與peer之間的傳輸協議,為TCP/UDP
  3. 連續port: 可以為多個allocation請求順序排列的一系列port,這點和webRTC無關
• 如果請求成功的話,將會在TURN服務器上獲得Response,Response的數據部分包含以下與STUN有關的屬性
  1. XOR-MAPPED-ADDRESS: TURN Client的Mapped Address,當有人將數據發送到Relayed傳輸位址時將會被轉發到這裡
  • Mapped Address本質上就是Turn Client的實際地址,也就是Turn Server收到數據包時的目標地址
  2. RELAYED-ADDRESS: 這是提供給其他客戶端的地址,如果有人將數據包發送到該地址時會被轉發到TURN客戶端
  • Relayed Address是Turn Client名議上的地址,也就是其他webRTC Agent發送數據給這個Turn Client時使用的地址
  3. LIFETIME: Allocation被銷毀的時間,可以通過發送Refersh請求來延長時間

權限

• 在為遠端主機創建權限之前,遠端主機沒辦法通過其他人創建的Relayed傳輸地址發送數據

  • 所謂的創建權限即是告知TURN server一個可以用來收發流量的IP/PORT

• 遠程主機需要先提供TURN服務器上使用的IP/PORT,意味著先向TURN server發送一個STUN綁定請求

  • 有時候會發生的常見錯誤為主機發送STUN綁定請求到另外一台服務器(非原本目標),然後再要求TURN為此IP創建權限

• 對於這種錯誤,指的是被連接的主機從TURN服務器以外的STUN/TURN服務器獲得本機IP,再告知發起連接主機的情況,當被連接主機使用NAT中的地址相關的映射,獲取的IP在當前TURN服務器上是無效的

SendIndication/ChannelData

• 這是TURN客戶端將消息發送到遠端peer時所使用的兩個訊息
• SendIndication是一個自包含的訊息,他包含你希望發送的數據,以及希望發送的目標(消耗非常昂貴,因為發送 $N$ 條訊息目標IP就會被重複 $N$ 次)
• ChannelData允許你發送數據但不用重複IP地址
  • 發送時先創建一個具有IP/PORT的channel,然後使用該Channel發送,在發送的時候IP/PORT將會在server端被填充(發送大量消息的好選擇)

刷新

• Allocations將會自動銷毀,如果要避免過早銷毀的話,TURN client必須在創件allocation時指定的LifeTime到來前主動刷新

TURN使用方法

• 一個peer作為TURN客戶端,另一方直接通訊

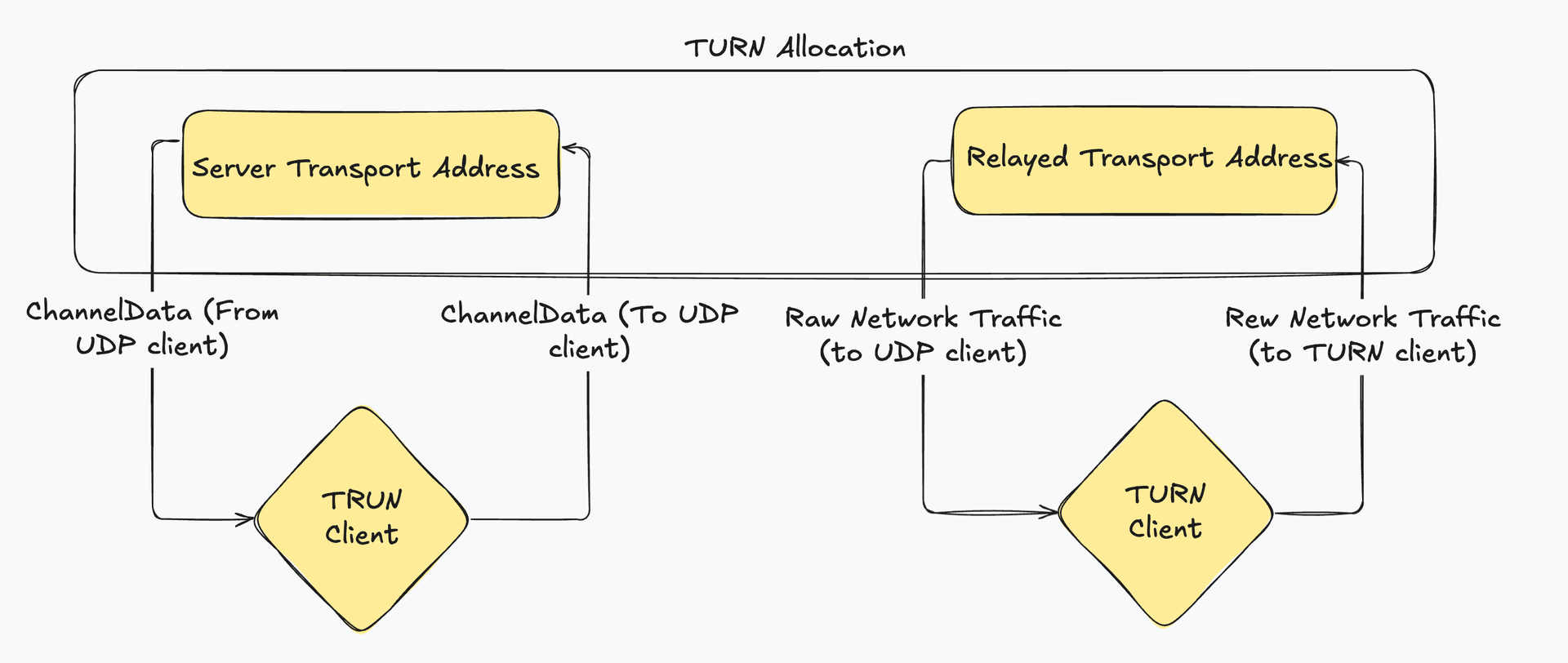

  • 單個TURN Allocation指的是一個TURN client和另一個可訪問的UDP client

• 兩側都使用TURN服務(e.g. 假設兩個客戶端都在禁用UDP的網路當中,只能通過TCP連接到個字的TURN服務器來連接)

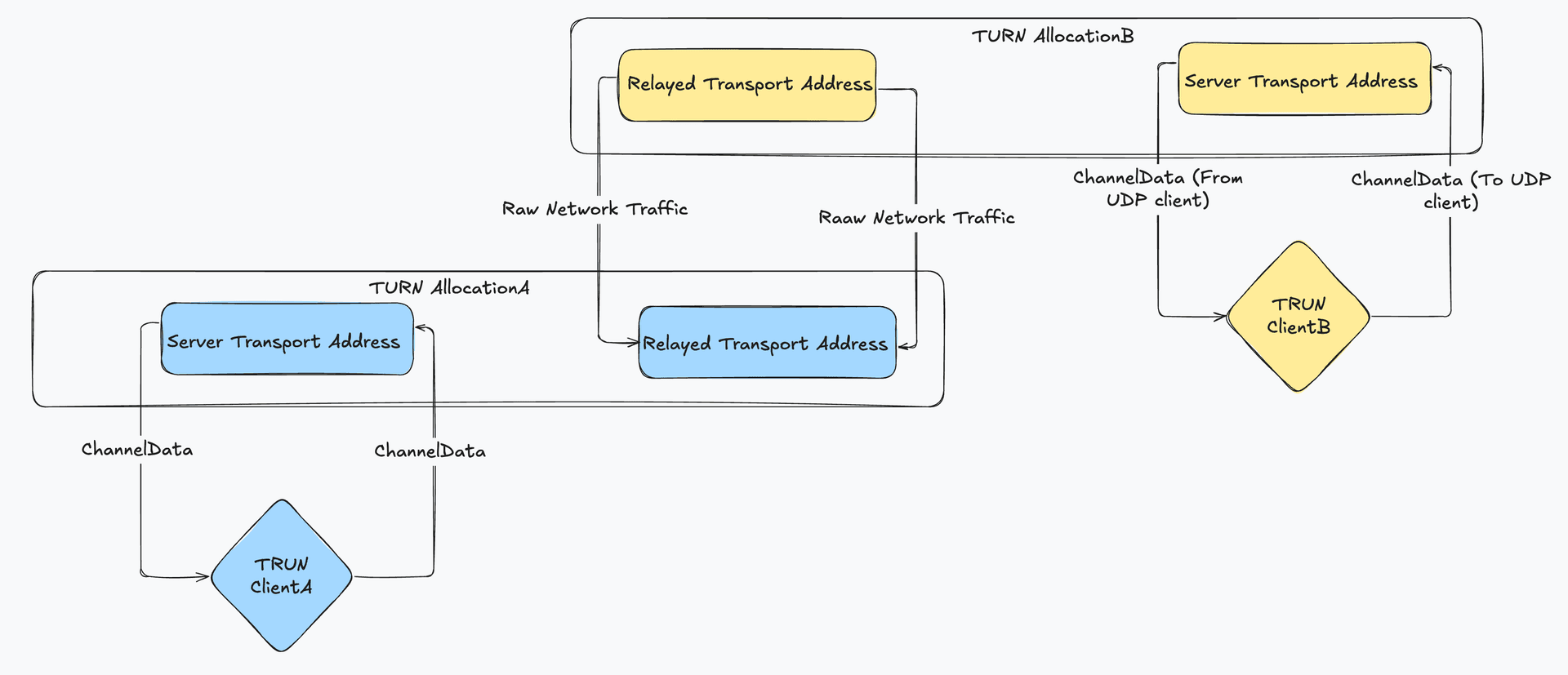

  • 雙重TURN Allocation指的是兩個TURN client之間的通訊

ICE

• ICE(交互式連接)是webRTC連接兩個Agent的方式,他會確保兩個peer間所有可能的router,然後確保你保持連接的狀態

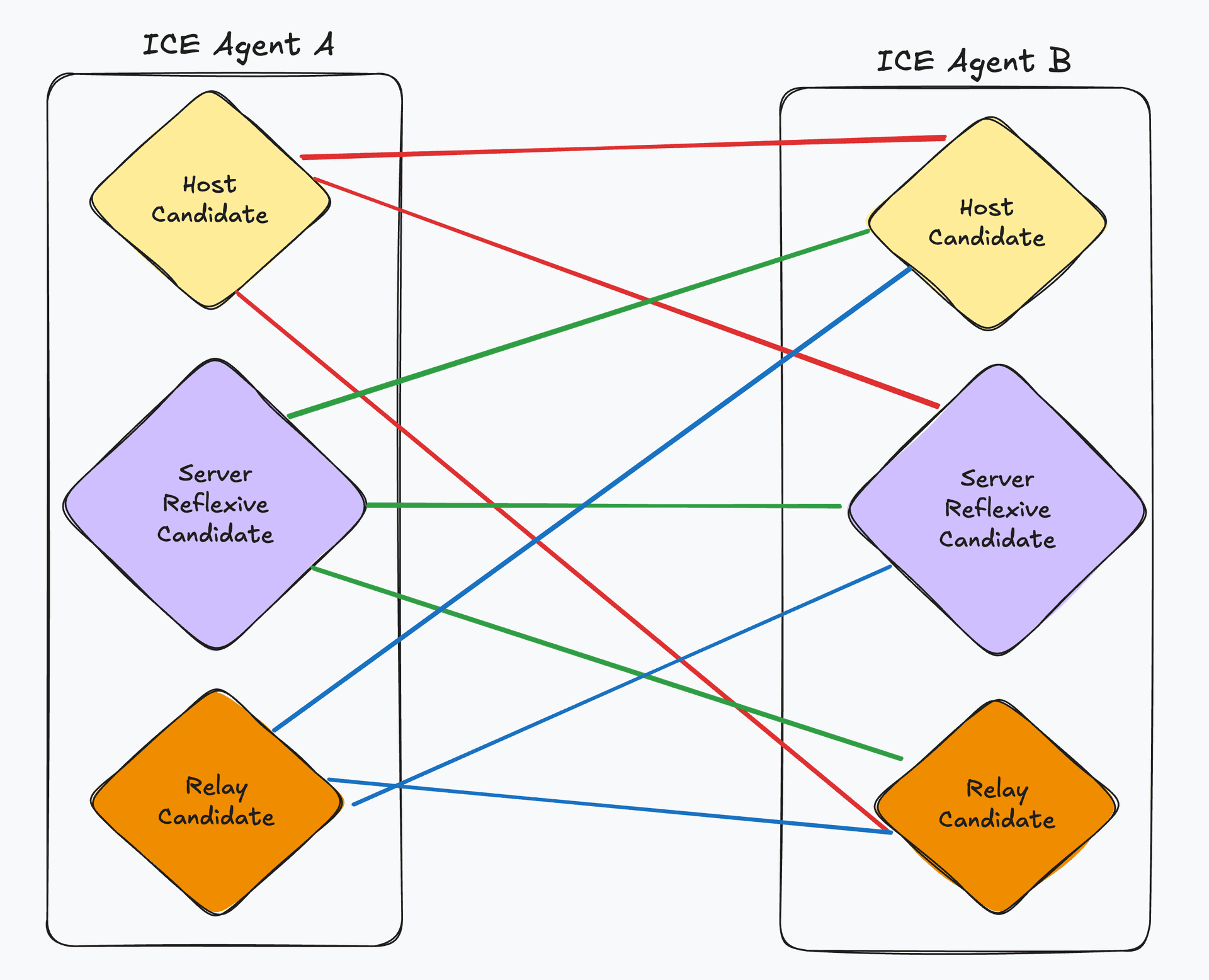

• 這些router被稱為Candidate Pair(候選地址對),也就是本地地址和遠端地址的配對

  • 這些地址有可能是本地IP,NAT映射或是Relayed傳輸位址,也就是STUN和TURN在ICE中發揮作用的地方
  • 通訊的雙方需要收集他們要使用的所有地址並且交換,連接

• 當兩個ICE Agent使用ICE ping數據包(正式名稱為連通性檢查)通訊已建議連結,一但建立連接後兩個Agent就可以像普通使用socket一樣任意發送數據

  • ping數據包(連通信檢查)使用的是STUN協議

創建ICE Agent

• ICE Agent只有兩種狀態
  1. 控制中: 處於控制中的Agent決定選擇Candidate Pair的目標Agengt(通常發送offer的peer會是控制方)
  2. 受控中: 被控制的Agent
• 每一方都會有一個用戶片段和密碼,需要交換這兩個值才能進行連接性檢查
  • 用戶片段以純文本發送,用於多個ICE會話的解復用(demux)
  • 密碼用於生成Message-INTEGRITY屬性
    • Message-INTEGRITY屬性在每個STUN數據包的末尾,該屬性使用密碼作為金鑰進行對整個數據包進行哈希加密,驗證數據包並未被竄改

候選地址升級

• 收集所有可能聯通得地址,這些被收集的地址稱為Candidate

主機

• 主機Candidate直接在本地接口上監聽,可以是TCP or UDP

mDNS

• 類似主機Candidate但區別在其IP被隱藏,因此不再需要提供IP地址,只需要提供一個UUID作為主機名,並設置監聽器已在請求UUID時響應
  • 這對保護隱私很有用,在具備mDNS之前,用戶可以通過webRTC使用主機Candidate來找出對方的本地IP,因為有mDNS所以只找得到UUID
• 如果和Agent在相同網路中的話,可以找到彼此,否則無法連接(除非網路管理員明確配置網路允許多播數據包通過)\

Server Reflextive

• 通過對STUN服務器執行Binding Request時生成
• 當收到STUN的Binding Response時,XOR-MAPPED-ADDRESS就是Server Reflexive Candidate

Peer Reflextive

• 當遠端Peer B從之前未知的地址收到本端Peer A發出的請求時,遠端Peer B會將他所看到的本端Peer A地址報告給我們

  • 這個地址就是本端Peer A的Peer Reflextive Candidate,因為ICE需要經過身份驗證,因此遠端Peer B就會認得本端Peer A而非當作其他人

• 發生在當host Candidate與Server Reflextive Candidate進行通訊的時候,由於在子網外部進行通訊,因此創建了一個新的NAT映射

• 因為ICE的連通性檢查實際是檢查STUN數據包,因此STUN Response允許Peer報告Peer Reflextive Candidate

Relay

• Relay Candiadate是通過使用TURN服務器生成
  • 在和TURN Server進行初次握手時獲得的RELAYED-ADDRESS就是Relay Candiadate

連通性檢查

• 現在知道了遠端Agent的用戶片段,密碼以及Candiadate就可以嘗試連接
• 假設每邊有3個候選地址,因為可以相互配對的關係引此有9個候選地址

Candiadate選擇

• 以下展示Candiadate選則的流程

1. 控制中的Agent和受控中的Agent都開始在每個Candiadate發送流量數據

• 這是必須的,如果一個Agent位於地址相關映射的網路中會創建Peer Reflextive Candiadate

2. 收到流量數的Candiadate pair會被提升爲有效Candiadate pair
3. 控制中的Agent將指定一個有效Candiadate pair(這行為就是提名Candiadate pair)
4. 控制中的Agent會和受控中的Agent再進行一輪雙向通訊
5. 如果成功,被提名的Candiadate pair將成為選定的Candiadate pair(將會被用在後續的會話中)

重新啟動

• 如果選定的Candiadate pair由於任何原因停止工作,則ICE Agent進入失敗狀態,此時可以重新請動兩個Agent再次執行完整流程
  • 原因包括但不限於Nat映射到期,TURN server崩潰等

ICE Connect Flow Chart

參考

webRTC
